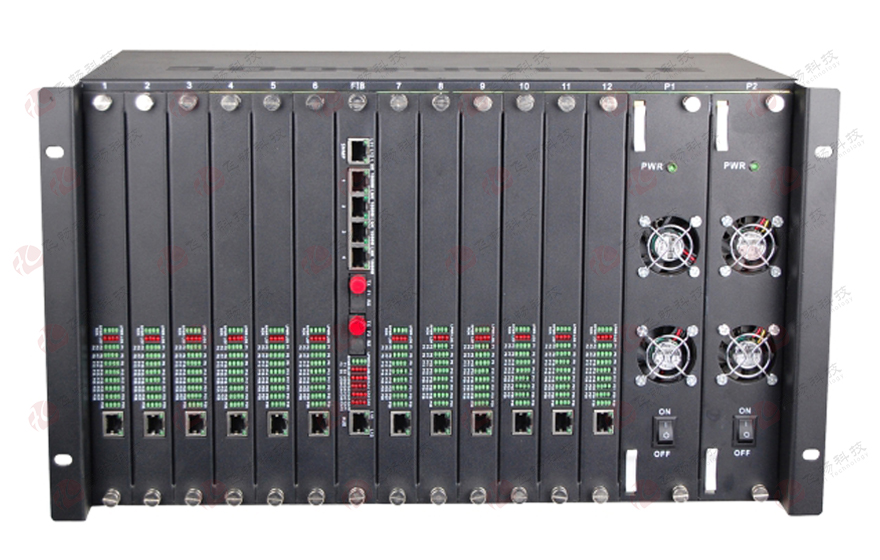

    360路綜合複用電話91视频电影(6U)

    型號：FCP-O360/S360次留言

    描述：6U機框插卡式提供360路電話91视频电影12個電話卡，每卡30路電話4路線速100M或1000M以太網4E1Console網管可SNMP網管。

    產品描述
           本係列設備是本公司研製的PCM光纖傳輸專用超大規模集成電路的基礎上開發的點對點光傳輸設備。設備為6U機框，提供1-360路電話，4路10/100M快速以太網接口(線速100M)或者4路10/100/1000M千兆以太網接口(線速1000M)或者4路物理隔離百兆以太網接口(每路線速獨立帶寬100M); 還可以擴展接口比如RS232/485/422異步數據/TTL信號 、開關量信號等傳輸通道，應用十分靈活。可以組成點對點的360路對傳方式，也可以通過往插入多方向光口板組成一點對多點的組網方式，中心端一台360路的電話91视频电影，用戶端可以為兩台總容量不超過360路的電話端
    功能特點
    ◆ 插卡式設計，方便有問題的話路更換，避免了整體式設備1路電話出問題整機都需更換的問題；
    ◆ 擴容方便，增加板卡即可，維護方便，更換板卡即可；
    ◆ 設備6U 19英寸機框，總共有一個光口板與12個功能板組成，光口板提供4路百兆/4路千兆/4路物理隔離百兆以太網+光接口(1+1可選 )+2個擴展業務接口比如RS232/485/422異步數據/TTL信號/開關量+SNMP         網管模塊，每個功能板可以插入30路FXO/FXS/2線音頻/磁石電話板；
    ◆ 語音口支持FXO/FXS/二線音頻/磁石電話接口，FXO口與程控超91视频對接，FXS口與用戶的電話機相連;
    ◆ 1-360路FXO/FXS接入，支持支持來電顯示功能/反極性計費/傳真功能；
    ◆ 電話接口支持兩邊站點的相互放號功能；
    ◆ 具備在本端查看顯示遠端設備工作狀態功能；
    ◆ 以太網接口速率為百兆或千兆或物理隔離百兆以太可選，全雙工/半雙工自適應；
    ◆ 無中繼傳輸距離可達2~120公裏；提供1+1光口備份功能，雙光口備份功能確保業務永不間斷；
    ◆ 多種電源方式可選：AC220V/DC-48V/DC24V等；支持AC+DC;AC+AC;DC+DC等雙電源模式;
    ◆ DC-48V/DC24V電源具備極性自動檢測功能，安裝時無需區分正負極；
    ◆ 電話/網絡/串行接口帶防雷保護，防雷達到GB/T17626.5(IEC61000-4-5)短路電流波10/700μs， 開路峰值輸出電壓6KV標準。
    技術參數
    ◆ 光纖部分
       光口：1，2（1+1 光備份）
       光纖：單纖雙纖
       光纖接口：FC/SC/ST/LC(SFP)
       波長：850nm/1310nm 多模；1310nm/1550nm 單模
       無中繼傳輸距離：20~120Km
       典型發射功率:
       單模1310/1550nm：≥-9dBm
       多模850nm：-18dBm
       多模1310nm: -25dBm
       接受靈敏度範圍：-28dBm~- 40dBm
    ◆ 10/100M以太網接口
       協    議：符合IEEE 802.3，IEEE 802.1Q(VLAN)
       速    率：10/100M自適應，全/半雙工完全自適應
       MAC地址表：可以學習4096個MAC地址
       物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
    ◆ 10/100/1000M以太網接口
       協    議： 符合IEEE 802.3z，IEEE 802.3ab
       速    率：10/100/1000M自適應，全/半雙工完全自適應
       MAC地址表：可以學習4096個MAC地址
       物理接口：RJ45座 支持Auto-MDIX（交叉/直通線自適應）
    ◆ E1 接口
       設備接口：        設備接口符合G.703建議
       速   率：            2048Kb/s±50ppm
       碼   型：            HDB3
       阻   抗：            非平衡式 75Ω/平衡式 120Ω
                                非平衡式配同軸接口適配器，可適配75-2/3同軸電纜
       抖動特性：       滿足G.742、G.823建議
       輸入口允許衰減：0～6dBm
    ◆ FXS 用戶電話口/公務電話口
       振鈴電壓：       75V
       振鈴頻率：       25Hz
       二線輸入阻抗：600Ω(摘機)
       回損：              20dB
    ◆ FXO 中繼口
       振鈴檢測電壓：35V
       振鈴檢測頻率：17Hz-60Hz
       二線輸入阻抗：600Ω(摘機)
       回損：               20 dB
    ◆ E&M 2/4線接口
       E&M類型：    TYPE V
       E線最大電流：22mA;飽和電壓：3V
       M線恒定電流：7mA; 最小檢測電流：5mA
       AD增益：0dB;
       DA增益：0dB
       2/4線輸入阻抗：600Ω
    ◆ 磁石電話接口
       振鈴電壓：75V
       振鈴頻率：25Hz
       二線輸入阻抗：600Ω(摘機)
       回損：20dB
    ◆ 電氣和機械特性
       係統電源：        AC180V ～260V；DC –48V；DC +24V
       功耗：               ≤30W
       外觀結構:         485（長）X268（寬）X271（高）mm 19英寸 6U機架式
    ◆ 環境指標
       工作溫度：       -10℃—+60℃
       儲存溫度：       -40℃—+85℃
       工作濕度：       0%—95%（無凝結）
       MTBF：           ＞100000小時
    應用方案

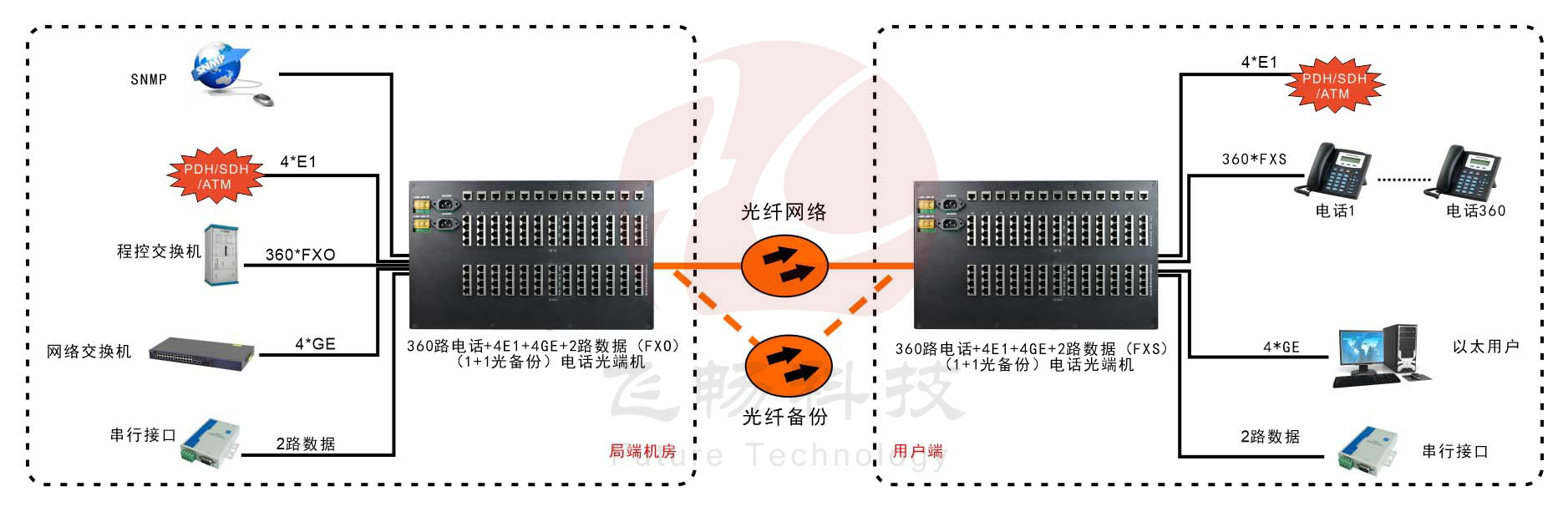

    應用方案圖例一

    360路綜合複用電話91视频电影(6U)

    備注：點對點方案，兩端可以接入1-360路電話與4路線速100M或1000M以太、2路串口信號、4E1遠傳，並可以1+1光纖備份，實現設備SNMP網管。

    應用方案圖例二

    360路綜合複用電話91视频电影(6U)

    備注：點對多點方案，局端接入一台360路電話設備，用戶端接入兩台電話91视频电影，其中一台容量為240路，另一台容量為120路並實現1路線速100M或1000M以太（局端出2路獨立的以太接口）、2路串口信號、2E1遠傳，並可以1+1光纖備份，實現設備SNMP網管。
